Projekt: Reverse Wireless Charging

23.07.2021

Idee

In einigen Android Handys gibt es Reverse Wireless Charging mittlerweile schon seit ein paar Jahren.
Allerdings fehlt dieses Feature in den neuesten iPhone's noch, dachte ich mir am 17.07.2021.
Daraufhin hatte ich die Idee selbst Reverse Wireless Charging ins iPhone zu integrieren.

Ziel

Anfangs hatte ich die Vorstellung wie ein (PRODUCT)RED rotes iPhone 8 auf meinem Schreibtisch mit dem Display nach unten liegt, mit einem Lightning-Kabel geladen wird und nur darauf wartet bis sich ein anderes iPhone drauf legen will.
Mir war von Anfang an klar, dass dies nicht einfach werden wird. Das größte Problem sah ich im laden über den Lightning-Port.

Umsetzung

Noch am gleichen Tag der Idee machte ich mich auf die Suche nach einem günstigen, defekten iPhone und einem sehr flachen Wireless Charger, da ich mir schon vorstellen konnte, dass es platztechnisch ziemlich eng werden könnte.

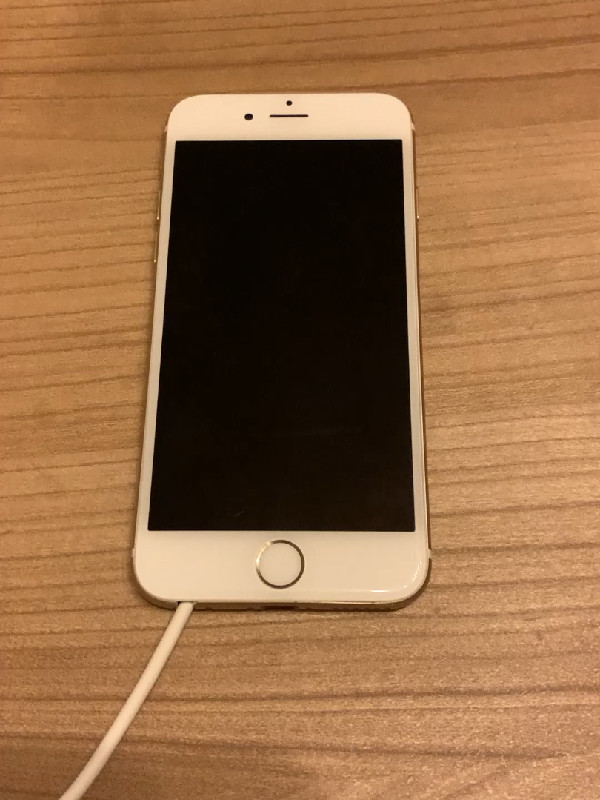

Ich entschied mich bei meiner erste Prototyp Version für ein goldenes iPhone 6 und diesen Wireless Charger.

Zwei Tage vergingen und Apple veröffentlichte am 19.07.2021 eine Externe MagSafe Batterie, welche mittels Reverse Wireless Charging vom iPhone geladen werden kann.
Somit war Apple schneller als ich. Ich ließ mich allerdings nicht von meinem Ziel abbringen.

Als ich am 23.07.2021 alles parat hatte um zu starten, wollte ich erstmal wissen, ob durchs Display laden werden kann. Nach dem ich das Hitzeschild vom Display entfernt habe, war dies auch möglich.
Anschließend baute ich nahezu alle anderen Bauteile aus um Platz zu schaffen z.B. Batterie, Logic Board und das untere Modul mit Kopfhöreranschluss, Mikrophon, Lightning-Port und Lautsprecher.
Nun musste noch der Wireless Charger nahezu komplett zerlegt werden und der Kopfhöreranschluss aufgeschnitten werden.

Es kam auf jeden Millimeter an, deshalb entfernte ich so gut wie möglich Lage für Lage vom Wireless Charger und vom Display.

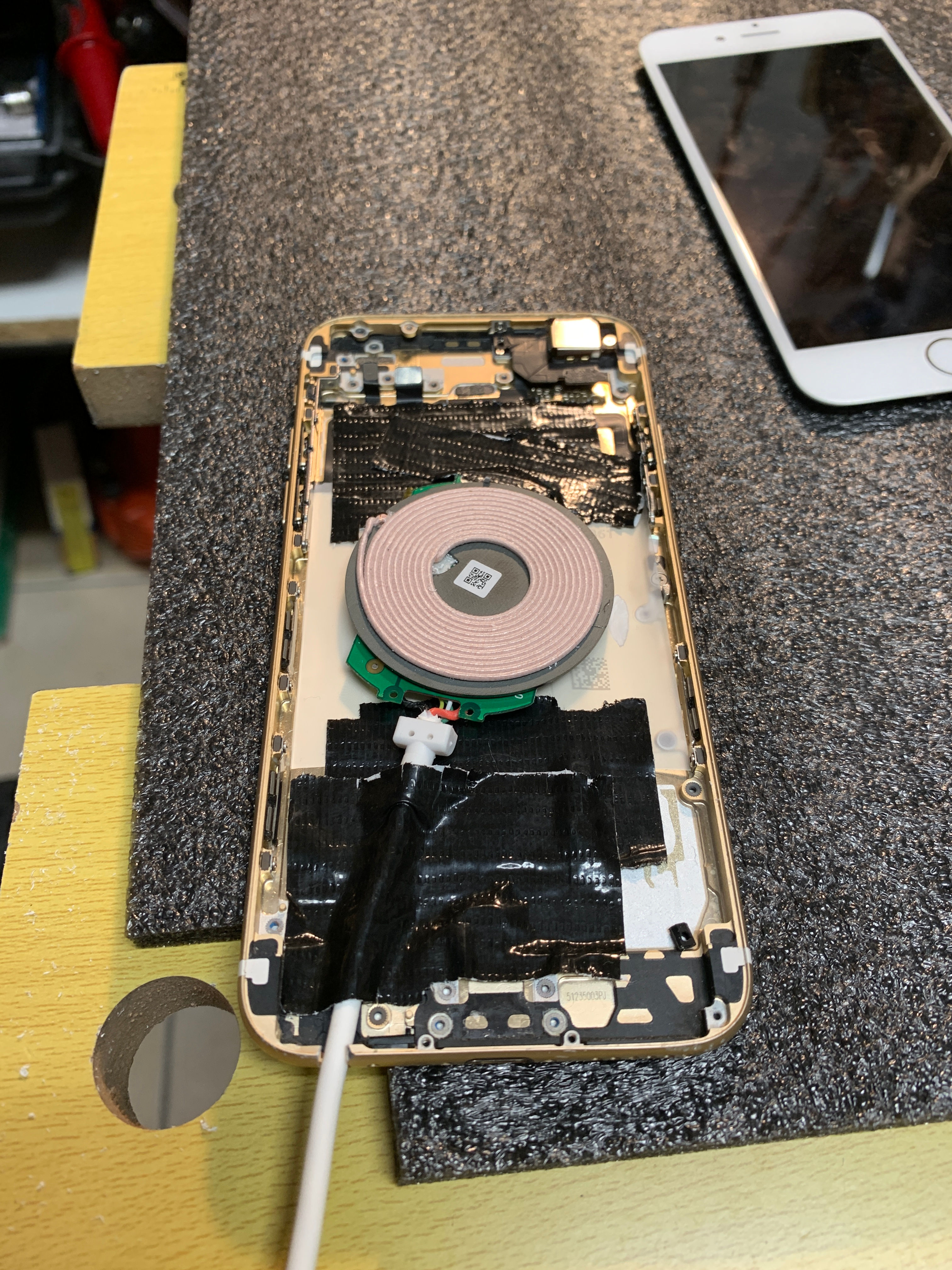

Zu guter Letzt wurde der Charger mit Klebeband positioniert und das iPhone wieder verschlossen. Die erfolgreiche Operation dauerte etwa 3½ Stunden.
